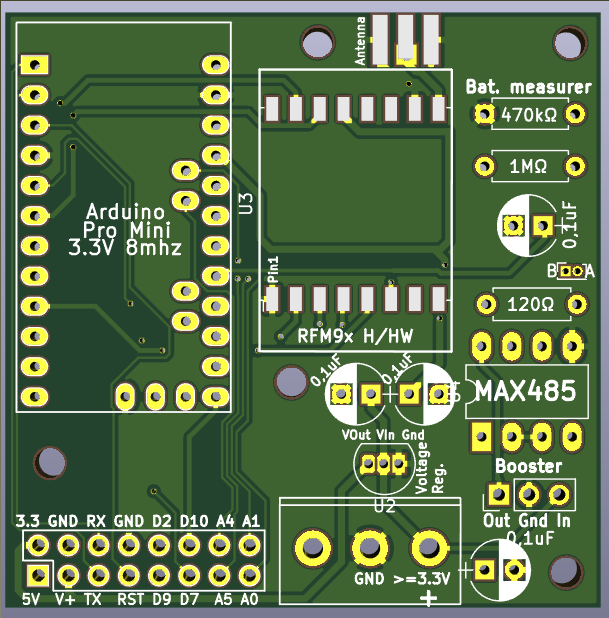

Update: LoRa PCB Rev 15
Unser LoraBasis Modul steht nun in der Version 15 zur Verfügung. Hinzugekommen ist der Support für RS485.
Die Verbindung auf dem PCB ist dabei wie folgt.
Arduino > | MAX485 Eingang |
---|---|
VIN | 5V |
GND | GND |
D2 | Pin1, RX (RO) |
D9 | Pin2,3 RTS (RE,DE) |
D10 | Pin4, TX (DI) |
Somit müsste im Arduino Code folgendes definiert werden.
#define RX 2 //Serial Receive pin
#define TX 10 //Serial Transmit pin
#define RTS_pin 9 //RS485 Direction control
#define RS485Transmit HIGH
#define RS485Receive LOW
